最低限度开源Lora+GPS模块，用于佩戴设备和物联网

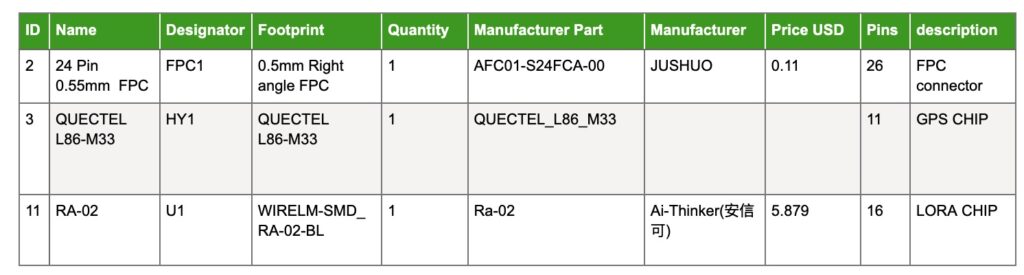

您是否尝试过将Lora和GPS模块压缩到可穿戴状态？这是一场噩梦！大多数模块都是大的，并且使用单独的模块进行洛拉和GPS增加了成本和空间。这使其设计时尚，紧凑的设备，例如健身追踪器或物联网小工具令人困惑。另外，将它们连接到诸如Arduino，ESP或NRF之类的板感觉就像避免了一堆电缆。引用了本文：这就是为什么我们喜欢共享解决方案：将超小型的硬币和GPS与紧凑型包装结合在一起，以进行位置监视。佩戴准备：无缝连接到带有柔性FPC电缆的行业币，非常适合时尚设计。灵活：使用Arduino，ESP，NRF等的标准I/或PIN，因此非常适合任何项目。节省电源：在待机过程中仅使用1 mA，非常适合电池可穿戴设备。开源：自由更改和使用，没有其他条件（用于行业库币的商业用途！bom（bom）这是您需要构建此模块的东西：成分re re为开源Lora + GPS模块电路设计而设计的我们设计的电路是紧凑且易于使用的：电源：GPS和LORA都以3.3V行业Coin（由FPC）或其他板（由PIN）运行。 MHz晶体用于精确的时机。外部天线扩展范围2层3厘米直径的PCB旨在节省空间，同时提供最佳性能：顶部：托管的RA-02 Lora模块，FPC连接器，以及诸如助理和晶体量电缆等小部件，以仔细地转动中断。智能设计：我们以实惠的价格使用FR4和1盎司铜。接地平面减少了破坏，0805 SMD组件使组件更容易。 FPC连接器和引脚衬里定位用于快速连接。我们在EDA许可证上创建了一个PCB，并生成了用于制造的Gerber文件。它的尺寸较小且高效，可用于可用设备！洛拉 + GPS模块的PCB设计制造业您可以制作整个PCB模块从PCB制造商并完成SMT，或者使用枪吹风机，SMD通量和Sketchil从制造商那里订购Skethil，然后在家中订购SMT。如果您在家中进行SMD焊接，请按照以下步骤操作；否则，您可以跳到测试阶段。 SMD焊接进行SMD焊接，您需要一个SMD通量套件，其中包括从PCB制造商获得的SMD通量，通量和Sketchil。现在，使用Sketchil或注射器将通量放在PCB上，然后将要出售的物质放在那里，然后使用热气枪。完毕。 SMT流程SMT测试：确保我们已经对模块进行了很好的尝试，以确保已准备好您的项目：i -Plug FPC电缆在工业库硬币和FPC模块中。电源测试：将其连接到工业币或Arduino。在3.3V时，它应消耗约20 mA（GPS）和8 MA（Lora RX）。 GPS测试：使用TinyGPS ++在外面的位置数据。它可以以±2.5 m的精度锁定卫星2-3分钟。 LORA测试：使用两个模块（发射器和接收器）使用洛拉图书馆。在Urban兼容性的开放空间中，将GPS数据超过1公里或15公里以上：在ESP32，NRF52840，Arduino Uno（由I/或PIN）和行业板币（通过FPC）进行测试。所有信号（USART，SPI）都应正常工作。可穿戴测试：将其包括在腕带原型中。它确认位置并在维持节能的同时发送数据可靠。最小Lora + GPS模块，尺寸3厘米
